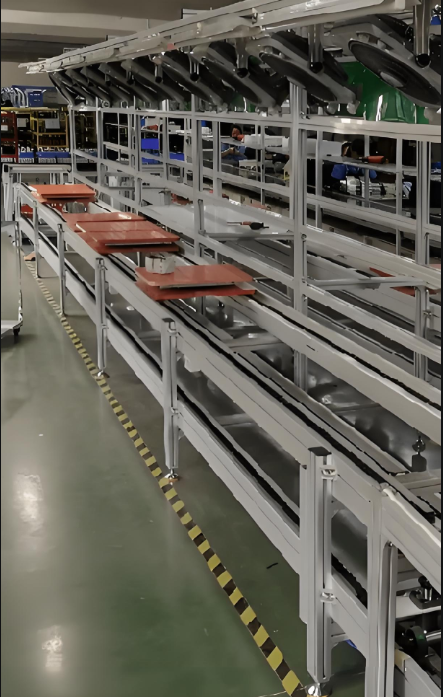

开拓智能装备制造武汉公司,倍速链工作原理介绍,倍速链装配线组成的生产线通常称为,自流式输送系统倍速链输送机,主要用于装配及加工生产线中的物料输送,其输送原理是运用倍速链条的增速功能,使其上承托货物的工装板快速运行,通过阻挡器停止于相应的操作位置,或通过相应指令来完成积放动作及移行,转位,转线等功能。

倍速链装配线通过差速传动实现工装板2~3倍高速移动，结合精准控制与模块化设计，成为电子、汽车等高精度装配的核心设备，效率与柔性生产优势显著。

一、基本结构组成

倍速链条

差速链节：链条上间隔安装带有滚轮或轴承的链节，滚轮与轨道接触，形成滚动摩擦。

材质：合金钢或不锈钢，表面硬化处理以增强耐磨性。

工装板（托盘）

底部滚轮/滑块：与链条滚轮啮合或摩擦接触，实现速度倍增。

定位装置：夹具、导向销或磁性元件，固定工件并确保精确停靠。

驱动系统

电机+减速机：驱动主动链轮旋转，带动链条循环运动。

张紧装置：调节从动链轮位置，保持链条张力恒定。

轨道系统

铝合金/钢制轨道：分为承载段（工装板加速）与返回段（空载返回），弯道处设置导向轮防止偏移。

辅助机构

阻挡器：气缸或电磁阀控制工装板停止，配合装配工位操作。

顶升平移机：实现工装板在不同生产线间的转移。

二、核心原理：差速传动

速度倍增机制

链条匀速移动时，工装板底部滚轮与轨道接触，由于滚轮直径与链节间距的几何关系，工装板实际移动速度为链条速度的 2~3倍（具体倍数由滚轮与链条的速比设计决定）。

摩擦与啮合结合

滚动摩擦：工装板滚轮在轨道上滚动，阻力小，速度稳定。

强制啮合：部分设计采用凸轮或齿轮啮合，确保速度同步性。

三、工作流程

驱动启动：电机驱动主动链轮，链条沿轨道循环移动。

工装板加速：工装板滚轮与链条滚轮接触后，在轨道上滚动，速度提升至链条的2~3倍。

装配作业：工装板载着工件依次通过各工位，阻挡器控制停留时间，工人或机械手完成装配。

返回循环：空载工装板经返回轨道（通常位于下方）回到起点，准备下一次载料。

四、控制系统

调速控制

变频器调节电机转速，匹配不同生产节拍（典型链条速度0.5~5 m/min）。

定位与同步

光电传感器检测工装板位置，触发阻挡器动作或装配设备启动。

PLC编程实现多工位协同，确保工序衔接精确。

安全保护

过载保护：电流监测防止电机烧毁。

急停按钮：全线紧急停机。

防撞装置：红外传感器避免工装板堆积碰撞。

五、分类与特点

六、优势与局限性

优势：

高效率：工装板速度倍增，缩短节拍时间。

灵活性：支持多工位同步作业，适应产品换型。

低噪音：滚动摩擦替代滑动，运行平稳安静。

局限性：

负载限制：轻型至中型负载（通常≤100kg/工位）。

精度依赖：轨道平整度与滚轮磨损影响速度稳定性。

七、典型应用场景

电子制造：手机、电脑主板的插件与测试线。

汽车行业：仪表盘、车灯组件的装配与检测。

家电生产：洗衣机、空调的模块化组装。

医疗器械：注射器、手术器械的洁净室装配。

八、维护与优化

日常维护：

定期润滑链条滚轮与轨道接触面，减少磨损。

检查滚轮是否卡滞或变形，及时更换损坏部件。

性能优化：

采用低阻力涂层轨道，提升能效。

升级为伺服驱动，实现精准启停与同步控制。

九、与同类设备的对比

十、总结

倍速链装配线通过差速传动实现工装板的高速移动，结合精准控制与模块化设计，成为现代自动化装配的核心设备。其核心价值在于效率提升与柔性生产，尤其适合电子、汽车等高精度装配场景。相较于传统输送线，倍速链在速度与节拍控制上优势显著，但需定期维护以保障滚轮与轨道的配合精度，确保长期稳定运行。
